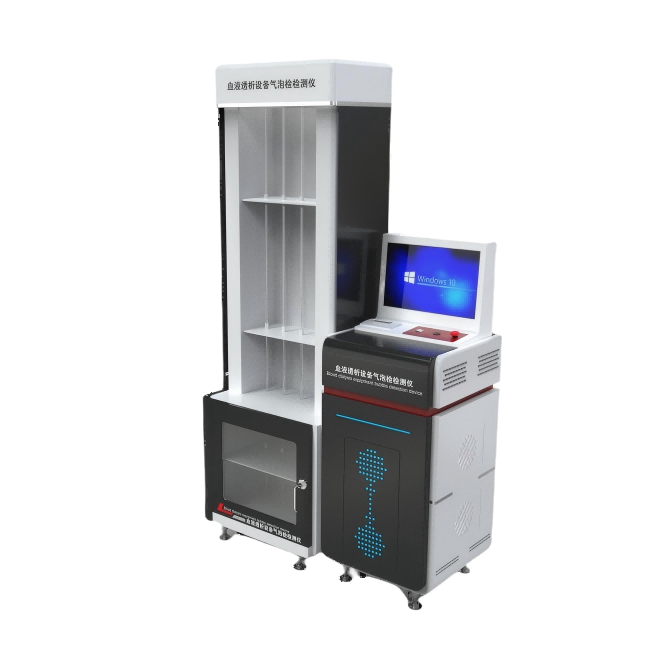

Z368血液透析设备气泡检测仪、血透机气泡监测测试系统

仪器应用

设备气泡检检测仪是依据标准《YY0054-2010 血液透析设备》中第6.10条一防止空气进入试验(《GB 9706.216-2021》第201.12.4.4.105条一空气注入)的要求设计，测试系统的试验结构管路严格按照标准要求并采用超声波气泡传感器来判定气泡的精准测量。

气泡检测方式直接在血液管路上进行监测的防护系统,出现在静脉管路内的连续通过的微小气泡报警限值或大块气泡报警限值应符合制造商的规定。

执行标准

《YY0054-2010血液透析设备》中第6.10条

《GB 9706.216-2021 第2-16部分:血液透析医用电气设备血液透析滤过和血液滤过设备的基本安全和基本性能专用要求》第201.12.4.4.105条

技术参数

1. 气泡感应装置：超声波气泡传感器

2. 血泵前压力传感器：-100Kpa~100Kpa

3. 注射泵：2组

4. 蠕动泵：1套

5. 测定用PVC测试管：4根

6. 模拟血液加热系统：1套；

7. 操作系统：PLC+Windows系统；

8. 操作界面：彩色12寸嵌入式工业电脑，中英文切换；

9. 主体支架:铝型材制造；

10. 压力传感器：100kpa~200kpa，精度±0.1%FS；

11. 流量计： 0.1-20Lmin（RS-485通迅精度正负0.5%FS;

12. 穿刺针:16G,22G数量各1只；

13. 储存容器：亚克力制造1套含所有接头；

14. 回收容器：亚克力制造1套含所有接头；

15. 控制系统和测试支架独立分开；

16. 加热容器带控温系统：0-99度，可设置；

17. 打印机：无线WiFi连接方式，结构数据可以导出编辑；

18. 流量计：0-1升可根据试验品选择其他量程

19. 空气探测器：1套国产

20. 用电要求：220V,50HZ;

21. 外形尺寸：1200x600x2350mm

试验原理：

通过在静脉通道上的患者接头处,安装多根测试PVC管路，并与透析器出口连接，用于收集空气。

通过在动脉通道上靠近血泵泵管的负压部分处,将穿刺针插人动脉通道,并通过注射泵注入标定量的空气。

调整蠕动泵流速，控制动脉通道压力，通过血液流速、试管容量和测得的空气体积计算空气流速。

原理图
