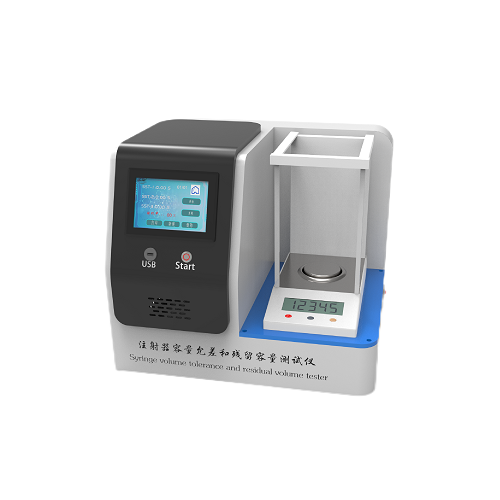

注射器容量允差和残留容量测试仪

执行标准：GB15810-2019

原理：注射器抽吸水至刻度容量,称取排尽后水的质量,排出体积与刻度容量之差为容量允差

仪器和试剂：

电子天平精度为 0.1 mg；

天平仪器精度0.1mg

Z大量程220g

天平尺寸：365mm*205mm*350mm

485通讯

玻璃容器,选择实验室用硅硼酸盐玻璃器具。

试验用水,18C~28C,符合 GB/T 6682 中三级水的要求

控制系统：PLC;

操作界面：彩色 7寸触摸屏，中英文切换

步骤：

用电子天平称取干燥空玻璃容器质量。注射器抽吸试验用水至刻度容量 V,排出气泡并确保水的半月形水面与锥头腔末端

齐平,同时基准线上边缘与分度线下边缘相切。

注:在等于或大于和小于公称容量一半的区间内任选一点进行试验。全压下芯杆,排出试验用水至玻璃容器中重新称量玻璃器具质量,与空玻璃容器质量之差即为排出体积

计算结果：

将排出体积减去刻度容量,得到以克(g)为单位表示的水的质量,即为容量允差,并以毫升(mL)为单位表示,水的密度取 1.0 g/mL。

试验报告：

试验报告中至少给出下列信息:

注射器的特性和公称容量,毫升(mL);a)

小于公称容量的一半区间内任选一点的刻度容量,毫升(mL):b

在等于或大于公称容量一半的区间内任选一点的刻度容量,毫升(mL);d

d容量允差，毫升(mL):

试验日期。

步骤：

打开注射器的初包装,用电子天平称取注射器的质量。

注射器抽取试验用水至公称容量刻度线处,仔细排出有气泡并确保水的半月形水

平面与锥头腔末端齐平

擦干注射器外表面

将活塞组件推动至外套底端,水被排出。

再次称量注射器的质量

结果计算：

将排出水后的注射器的质量减去空注射器的质量,得到以克为单位表示的留在注射器中的水的质量,即为残留容量,并以毫升为单位表示,水的密度取 1.0 g/mL。
