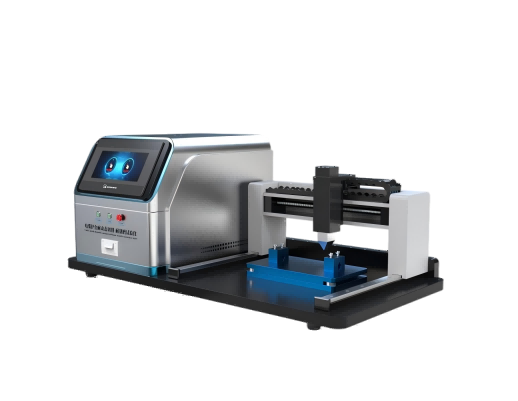

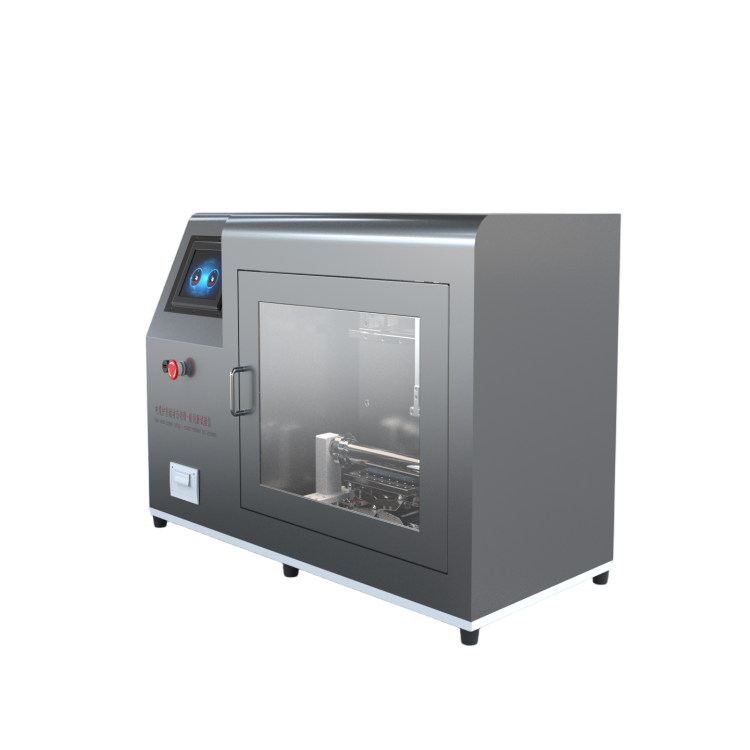

电缆护套耐动态切割-耐刮磨试验仪

仪器应用

电缆护套耐动态切割-耐刮磨试验仪适用于各类汽车电线、电缆的耐刮磨试验。

耐刮磨试验电缆护套固定金属芯棒上然后固定在工作平台上，刮针在一定荷重以下对产品来回往复测试，达到预设次数设备自动停止，一旦试样磨损，跟金属芯棒接触仪器测试结束。

耐动态切割电缆护套固定金属芯棒上然后固定在工作平台上，按照预设切割次数，以设置的加压荷载速率进行切割，一旦刀片跟金属芯棒接触测试结束

执行标准

Q/QF098-2017

技术参数

测试系统：PLC

操作界面：7吋彩色触摸屏，中英文切换；

试样长度：200mm左右；

压力传感器范围：0-50N，精度±0.05%FS；

金属芯棒：2mm、4mm、6mm、8mm、10mm、15mm、20mm、25mm、30mm、35mm、40mm，芯棒长度350mm  可根据客户要求定制

耐刮磨试验：试验次数：0~9999次   可设置

往复频率：55±5次/min

往复距离：50mm，

刮磨荷载：10N

耐动态切割：切割次数：0~9999次   可设置

刮擦荷载：30N，精度±0.05%FS

荷载速率：1N/s

测试前切刀应于试样垂直，试验后，试样全自动转动角度 90°，并向前移动25mm<

夹持方式：电镀卡盘；

电源：220V,50HZ;

外形尺寸：1100*500*640mm；

设备优点

高精度滚珠丝杆+伺服电机驱动；

全自动旋转角度；

适合不同直径线缆；

可视窗口

配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;
