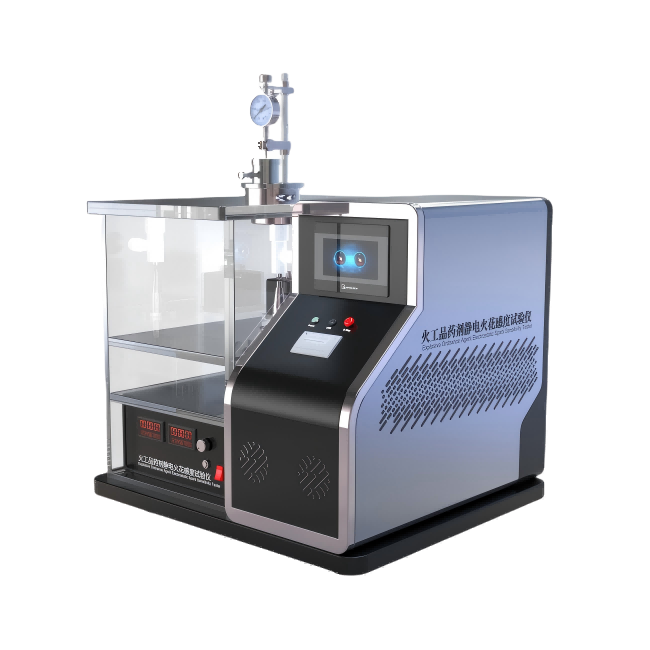

火工品药剂静电火花感度试验仪

一、实验原理

静电火花对药剂的起爆或引燃作用，可以等效地看成是一个充电到一定电压的电容器，通过一定的电阻对置于一定形状电极间的被测药剂放电，观察其发火情况，用被测药剂 50%发火能量或电压的均值作为被测药剂的静电火花感度值。

二、符合标准：

GJB 5891.27-2006《火工品药剂试验方法第 27部分:静电火花感度试验》、XF 499.1-2010

三、技术参数：

1、控制方式：PLC

2、操作方式：7寸彩色触摸屏

3、直流高压电源：200V~50KV

4、高压真空继电器开关：要耐压50KV

5、静电电压表：量程0~30KV

6、高压电容：电容500PF,标配10000PF

7、串联放电电阻：5000Ω /50KV

8、发货装置：

8.1上下电极同轴度≤φ0.5mm

8.2电极间隙调整范围大于4mm

8.3调节间隙在0.2mm，误差为±0.015mm

9、击针：2套

击柱：φ10*10mm  材料T10A  Ra=0.2μm 冷油 淬火HRC60~65 击柱套：外径φ40*16mm  内孔φ10*16 材料T10A  Ra=0.2μm 冷油淬火HRC60~65

底座：外径φ50*25mm  击柱套安装孔：φ40*10mm

材料T10A  Ra=0.2μm 冷油 淬火HRC60~65 ；

10、定量勺：20毫克和30毫克,数量各1件；

11、绝缘棒：用途释放电路中的多余静电Ø25mm

12、压头：9克一个、13克一个；

13、圆形底座加绝缘套一套；

14、护胸板：500*450*2mm不锈钢材料，表面涂静电材料；

15、观察口：防爆玻璃厚度19mm；

16、夹具撤卸扳手2板上下电极；

17、选配恒温水浴 烘箱: 0~99℃ 温控精度：±1℃

18、标配天平：量程200g  精度：0.001g

19、标配百分表：分度0.01mm,0-25.7mm

20、电源：AC 220V 50HZ  1.5KW

21、规格：长1130*宽500*高1500mm

四、基本配置：

主机  一台

电源线 一根

说明书 一本

合格证 一个

保修卡 一个

铭牌  一个

扳手  一套
