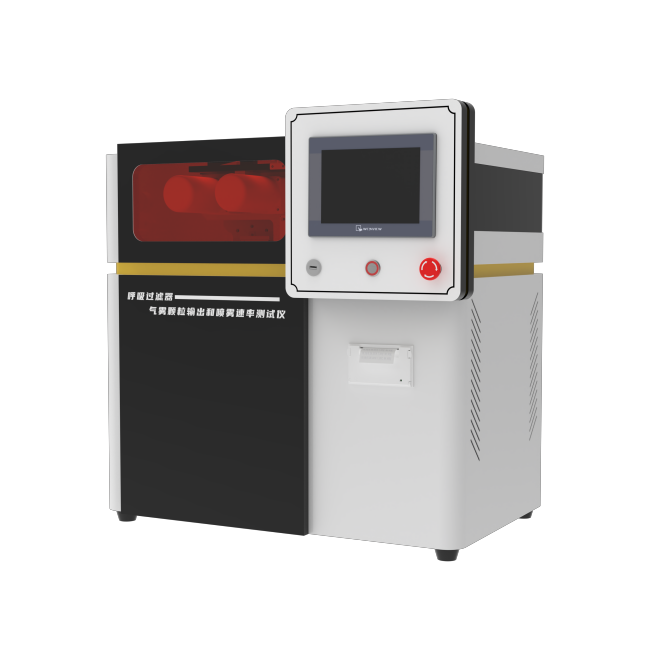

呼吸过滤器气雾颗粒输出和喷雾速率测试仪

‌

一，设备介绍

‌核心部件‌

‌气溶胶发生器‌：产生特定粒径分布的气雾颗粒，模拟实际环境中的污染物。

‌呼吸模拟器‌：通过正弦波泵或容积式吸器模拟呼吸流量，确保测试条件一致性。

‌控制系统‌：采用PLC控制，配备7寸彩色触摸屏，支持中英文切换。

‌数据采集系统‌：记录颗粒物数量变化，计算过滤效率及喷雾速率。

‌辅助组件‌

流量调节范围（0-50mL/min）。

可更换收集过滤器，避免饱和并汇总气雾颗粒输出结果。

二、关键性能参数

三，设备构成与特点（综合性）‌

‌气雾颗粒输出测试‌

通过雾化设备生成测试溶液颗粒，模拟呼吸流量运行60±1秒后，收集并分析过滤器中的颗粒质量。

多次更换过滤器直至雾化结束，汇总总质量作为输出结果。

‌喷雾速率计算‌

测试物质质量除以运行时间（如1分钟）得出喷雾速率。

分析方法包括高效液相色谱、紫外光谱或重量分析。

四、测试方法

A 在填充测试溶液之前,预称重系统。

B使用前,在环境条件下,稳定雾化系统的有部件、液体和测试设备

在装有制造商灌液量位置或2mL(如果未灌液量位置)的测试溶液的雾化设备上执行测试。

C通过可拆卸连接器将系统的出口连接到过滤器及其支架,而后者则连接到呼吸模拟器(正弦

泵)启动呼吸模拟器,10s后,启动雾化设备。

D运行雾化设备(60士1)s,关闭雾化设备,5s之后,关闭泵(即呼吸模拟器)。

拆卸过滤器,过滤器支架以及连接雾化系统的出口和过滤器支架的可拆卸连接器。

E提取并测量在雾化设备出口下游组件中的测试物质质量，包括过滤器，并使用这一结果计算喷雾速率。组装一个新过滤器及其支架并继续实验，直到雾化结束，以测量总气雾颗粒输出雾化结束

F于气动雾化设备而言,是指溅射开始后1min对于电子雾化设备而言,是指由制造商定义的操作结束。

五、合规性要求（核心标准）

YYT1743-，YY/T 0109-2013试验等标准。

六、应用与重要性‌

该测试仪通过量化过滤器的颗粒阻隔能力和抗液体渗透性，确保其在实际使用中的防护效果，广泛应用于医疗器械及工业安全领域产品的可靠性。

七，配置清单

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;

HME一个、15接头1个、22接头1个
