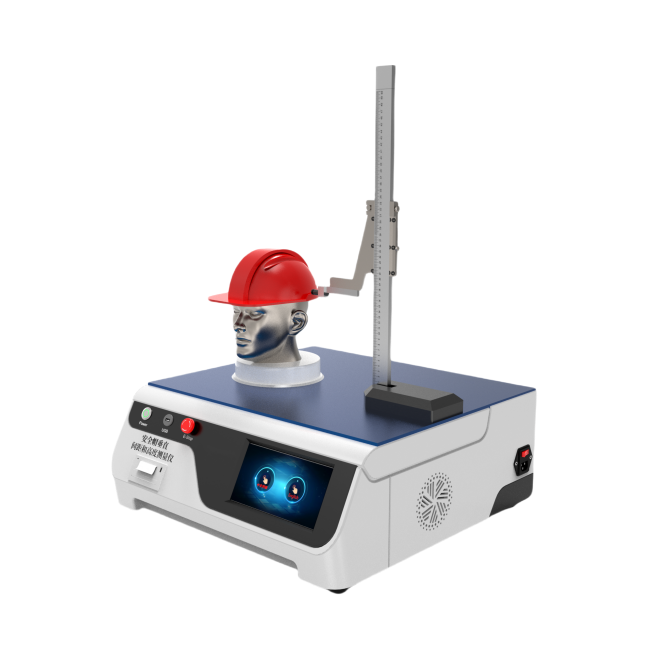

安全帽垂直间距和高度测量仪

安全帽垂直间距和高度测量仪

【产品简介】执行标准: GB/T 2812-2024、GB 2811-2019 标准要求。

产品详情

安全帽垂直间距和高度测量仪执行标准:

GB/T 2812-2024GB 2811-2019 标准要求。

1 (4).png

安全帽垂直间距和高度测量仪用途:

该测量仪用于测量安全帽的重直佩戴高度

安全帽垂直间距和高度测量仪技术参数:

控制系统:PLC;

操作界面:彩色7寸触摸屏,中英文切换;

数显高度尺,实时显示高度,量程:0-500mm

采用红外线定位

佩戴高度≤85mm 时使用 1#头模

佩戴高度>85mm 时使用 2#头模

电源:220V 50HZ,

主要配件:高度尺,红外线定位传感器,501N

外形尺寸:560*460*630mm

测量步骤:

先把测试样品按标准要求佩戴至标准规定的头模上,在壳顶部垂直向下施加50N±IN的载荷使样品佩戴稳定,并调整至帽推两侧高度一致

测量样品侧面帽箍底边低点至头模顶端的垂直距离为佩戴高度,记录测理值并到1mm

测量帽壳短轴边缘上的点相对头模的位置至帽壳顶端的垂直距离为X1

去除佩戴系统及缓冲衬垫,将样品再次放置到头模上,确保帽壳资态与去除前一致。

测量相同点间的垂直距离为X2

X2-X1 即为垂直间距,记录测量值并到 1mm
