仪器应用

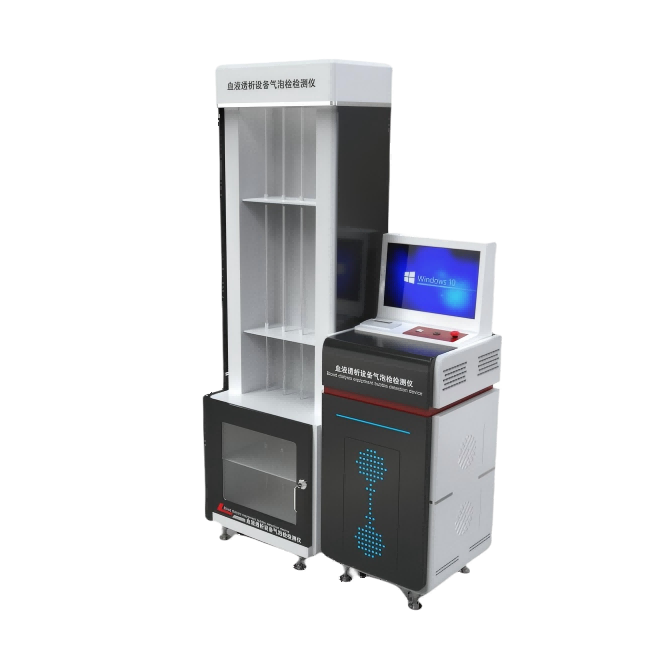

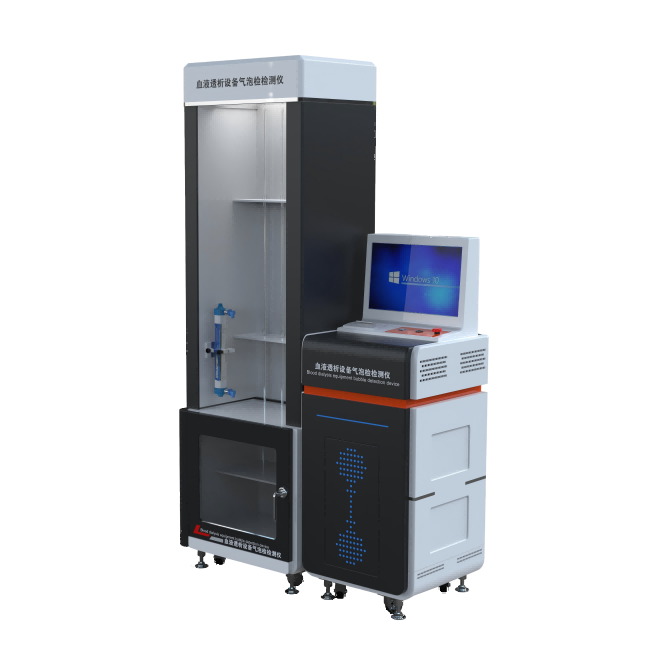

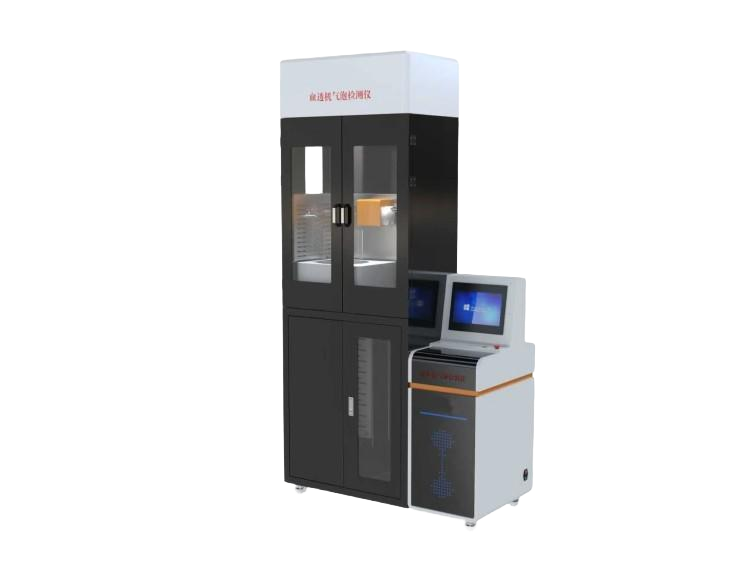

  设备气泡检检测仪是依据标准《YY0054-2010 血液透析设备》中第6.10条一防止空气进入试验(《GB 9706.216-》第201.12.4.4.105条一空气注入)的要求设计，测试系统的试验结构管路严格按照标准要求并采用声波气泡传感器来判定气泡的测量。

 气泡检测方式直接在血液管路上进行监测的防护系统,出现在静脉管路内的连续通过的微小气泡报警限值或大块气泡报警限值应符合制造商的规定。

执行标准

《YY0054-2010 血液透析设备》中第6.10条

《GB 9706.216- 第2-16部分:血液透析医用电气设备血液透析滤过和血液滤过设备的基本安全和基本性能要求》第201.12.4.4.105条

技术参数

气泡感应装置：声波气泡传感器

血泵前压力传感器：-100Kpa~100Kpa

注射泵：2组

蠕动泵：1套

测定用PVC测试管：4根

空气探测器：1套

模拟血液加热系统：1套；

操作系统：PLC+Windows系统；

操作界面：彩色12寸嵌入式工业电脑，中英文切换；

主体支架:铝型材制造；

压力传感器：-50kpa-0，精度0.1%；

储存容器：亚克力制造1套含有接头；

回收容器：亚克力制造1套含有接头；

控制系统和测试支架独立分开；

加热容器带控温系统：0-99度，可设置；

打印机：无线WiFi连接方式，结构数据可以导出编辑；

流量计：0-1升可根据试验品选择其他量程

空气探测器：1套国产

用电要求：220V,50HZ;

仪器尺寸：

试验原理：

通过在静脉通道上的患者接头处,安装多根测试PVC管路，并与透析器出口连接，用于收集空气。通过在动脉通道上靠近血泵泵管的负压部分处,将穿刺针插人动脉通道,并通过注射泵注入量的空气。调整蠕动泵流速，控制动脉通道压力，通过血液流速、试管容量和测得的空气体积计算空气流速。

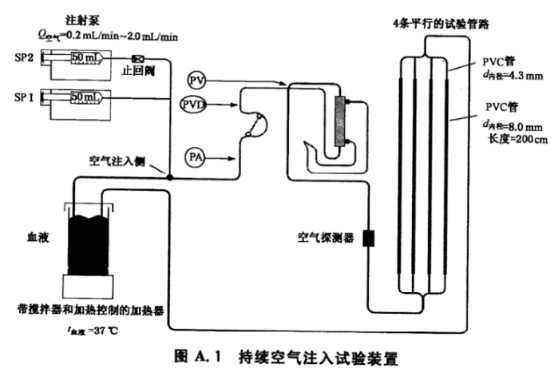

原理图
